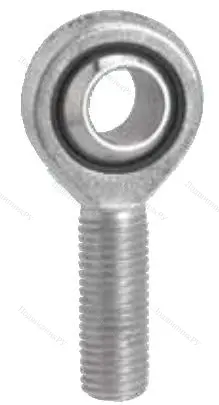

Шарнирный наконечник TSM 10CSS ISB
Конструкция наконечника состоит из стержня, покрытого наружной катаной резьбой для монтажа, отвечающей стандарту СЕТОР 1, и шарнирной головки в форме игольного ушка, где размещается подшипник скольжения с высотой и шириной B(H):14мм.
Какими характеристиками обладает Шарнирный наконечник TSM10CSS ISB?
- Узел необслуживаемый, в качестве детали, снижающей коэффициент трения, выступает специальная прокладка из политетрафторэтиленовой ткани (PTFE).
- Сферическая головка самоцентрируется, в некоторой степени компенсируя осевые перекосы при работе.
- Устройство идеально подходит для длительной непрерывной эксплуатации с максимумом динамических нагрузок, выступая альтернативой паре трения сталь-сталь.
- Возможно перемещение модели по криволинейной траектории во время опрокидывания, вращения и движения.
Наши специалисты проконсультируют вас и помогут приобрести Шарнирный наконечник TSM10CSS ISB c внутренним диаметром от d - 0мм до 50мм и наружным от D - 22мм до 125мм в режиме онлайн!
Вид резьбы | наружная |
C1, мм | 11.5 |
h1, мм | 48 |
d1 | 12,9 |
d (h7), мм | 10 |
dk | 19.05 |
I3 | 28 |
I4 | 63 |
Динамическая нагрузка C, kН | 12 |
Статическая нагрузка C0, kН | 15 |
Вес, кг | 0.05 |
Альтернативная маркировка SKF | SAKB10M |
Альтернативная маркировка FAG | GAKR10-PW |
Альтернативная маркировка FLURO | GASW10RR |
Альтернативная маркировка IKO | POS 10 EC |
B, мм | 14 |
D, мм | 22 |
d2, мм | 28 |
r1 | 0.3 |
G (резьба) | M10x1.5 |
Угол поворота (градусы) | 13 |
Пара трения | сталь/PTFE |
Производитель
|
ISB |
Ширина B
|
14 |
Внешний диаметр D
|
22 |
Размер
|
x22x14 |
Вес, кг
|
0.05 |
Модель
|
TSM10CSSISB |
EAN
|
YRFWOZ0UBK |
